无线扭矩传感器

1. CHWX系列无线扭矩传感器：

无线动态扭矩测试传感器专为测试各种旋转扭矩和不方便有线方式测试扭矩的环境而设计，该型号是以无线方式传输扭矩，它由两部分组成：无线扭矩传感器及无线扭矩接收器。无线扭矩传感器是发射体，它将测试到的扭矩用无线信号发射出去，无线扭矩接收器是接收无线扭矩传感器发射的扭矩信号并显示出来，并向无线扭矩传感器发射指令。这套设备完很好地解决了旋转体的动态扭矩测试问题、高空作业，扭矩的传输、记录等问题。通过USB接口实现多个环境测试扭矩，智能管理等。该设备使用方便，扭矩准确度可溯源。

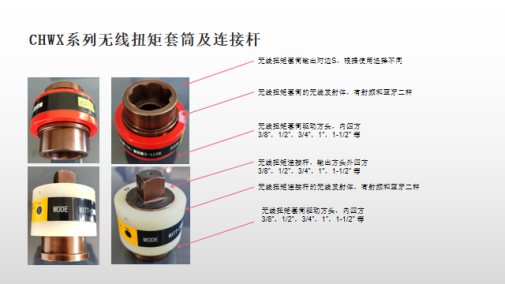

(1) 无线扭矩传感器套筒和连接杆式                    无线扭矩传感器法兰式

(2) 无线蓝牙平板接收器以及扭矩分析仪软件APP

(3) 无线传感器+手持终端PDA

(4) 无线传感器有二种形式：

v 无线扭矩传感器套筒：根据现场需要的不同套筒规格来定制无线扭矩套筒，需要这几个方面的信息，套筒的内四方尺寸、套筒长度、套筒的对边值、套筒的外径。

优点：连接环节少，测量值更接近实际拧紧值。

缺点：购买数量多。

v 无线扭矩传感器套筒形式

无线扭矩传感器连接杆：根据扭矩不同有不同的方隼，内四方3/8”外四方3/8”；内四方1/2”外四方1/2”；内四方3/4”外四方3/4”；内四方1”外四方1”。

优点：购买数量少，通用性强。

缺点：连接环节多，中间有扭矩损失。

无线扭矩传感器连接杆形式

2. 技术指标

根据需要匹配无线扭矩传感器

v 1. 内四方输入，内六方输出的套筒式传感器

v 2. 内四方输入，外四方头输出的凹凸式扭矩传感器

v 3. 法兰盘式扭矩传感器

v 4. 外形尺寸按照用户要求设计扭矩传感器

采用无线数据传输，数据采集速度1000次

无线数据传输方式：蓝牙

传感器 采用专用材料、专用加工工艺而制成，寿命100万次以上，抗冲击、抗过载130%

传感器的重复精度、线性精度、温漂、时漂等综合0.3%F.S

系统综合精度±1%

传输距离10M

一个接收器每次只能接收一个无线扭矩套筒信号，一个无线扭矩套筒可带随意多个接收器接收。

供电，锂电池3.7V，通用充电USB适配接口

报警指示（光、声）：电量不足指示、充电情况指示（红为充电中，绿色为充满）、发射指示、预置扭矩达到指示、超载指示。

自动/手动存储

自动/手动清零

工作模式：跟踪/第一峰值/峰值保持/开关量输出模式

开关量输出，用于自动控制，管理监控等

有扭矩预置值设置功能

有修正预置扭矩功能

3. 无线扭矩套筒参数表

4. CHWX系列无线扭矩套筒数据接收方式

(1) 无线扭矩传感器+蓝牙无线传输方式+手持PDA+扭矩分析仪软件APP

工作过程：

操作者手持无线传感器和PAD，开始测量扭矩，达到扭矩后数据存储在PDA中并形成EXCEL表格，方便今后追溯查询。也可通过WIFI或Ethernet传送到工控机做进一步数据处理。

硬件配置：

Ø 无线扭矩传感器

Ø 手持PDA

软件：

Ø 安卓数据采集软件

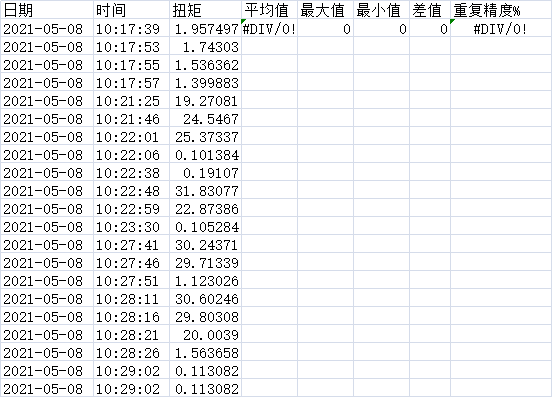

5.自动形成测试报告
